Anwendungsfälle
In einigen Situationen ist es notwendig, Klemmen ohne Verbindung zu den Sicherungen oder anderen Elementen untereinander (ggf. geschaltet) zu verbinden. Beispiele sind hier externe Geräte, die ein Potential bereitstellen, z.B. Motorschlösser, Gartentore, Markisen, Dachfenster oder Poolsteuerungen.
Ein weiteres Beispiel sind externe Potentiale, die man mit einem Binäreingang erfassen möchte (oder die zu einer Spule eines Relais geführt werden sollen).

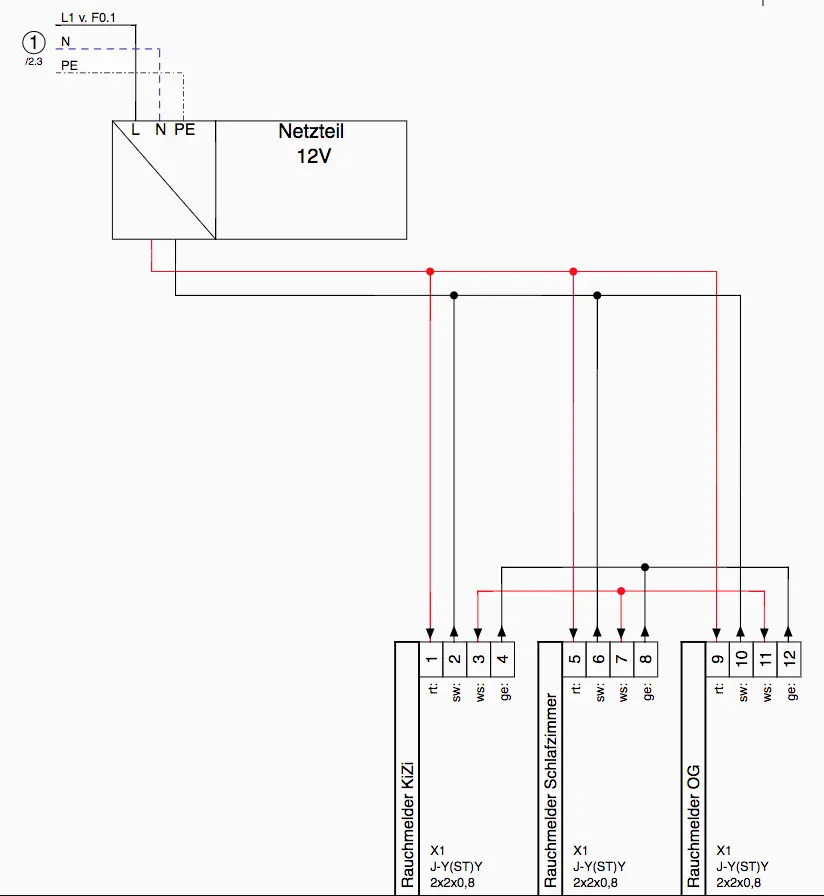

Ein anderes Beispiel sind zum Beispiel Klemmen von Rauchmeldern, die verbunden werden, um die Rauchmelder untereinander zu vernetzen (hier 3/4, 7/8, 11/12).
Konfiguration im Programm
Die Funktion für potentialfreie Kontakte sind im Planungsbaum unter dem Punkt “Direktverbinder” integriert. Für jede potentialfreie Klemmenverbindung (egal ob geschaltet, gemessen oder nicht) ist ein eigenständiger Direktverbinder anzulegen.
Folgende Schritte sind dabei durchzuführen:
- ihr legt einen Klemmenblock an, welcher geschaltete externe Potentiale zur Verfügung stellt
- ihr legt einen Schaltaktor an, um gewünschte Schaltkanäle zur Verfügung zu haben
- ihr legt einen Direktverbinder an, um gewünschte Klemmen flexibel verbinden zu können
- ihr nutzt im Direktverbinder die Option “potentialfreie Klemmen auswählen”
Es erscheint nun ein Auswahlfenster, welches euch alle Klemmenblöcke und ihre Klemmen anzeigt. Wählt die gewünschten Adern aus, welche miteinander verbunden werden sollen:
Die Adern werden nun in der Konfiguration des Direktverbinder angezeigt und können weiter konfiguriert werden. Nach Auswahl der Klemmen ohne weitere Konfiguration, werden diese Klemmen im Plan mit einer einfache Verbindung / Klemmenbrücke versehen.
Um eine geschaltete Verbindung (oder Binäreingang bzw. Relais Spule) zu verknüpfen, klickt ihr auf das [+] Symbol. Den daraufhin erscheinenden Zuordnungsdialog kennt ihr auch schon aus den Klemmenblöcken.
Nachdem ihr die Auswahl vorgenommen habt, könnt ihr ergänzend über die Pfeile die logische Flußrichtung des Stroms konfigurieren. Dies wird im Plan dann mit kleinen Pfeilen an den Klemmen dargestellt, so ist einfacher ersichtlich, welche Klemme konkret das Potential bereitstellt.
Spring ihr zurück in die Konfiguration des Klemmenblock, seht ihr dort, dass die Klemmen mit dem Direktverbinder verbunden sind. Der Direktverbinder wird als Link darstellt, ihr könnt also immer schnell zum Direktverbinder (und zurück) springen, um gewünschte Änderungen vorzunehmen.
