RCDs und Sicherungen

Auf der linken Seite findest du deinen Stromlaufplan in einer Baumdarstellung.

Fange als erstes an, ein paar RCDs und Sicherungen hinzuzufügen. Wähle dazu ein Element aus und klicke auf “Hinzufügen”. Ebenso funktioniert ein Rechtsklick auf ein Element. Der Baum weiß automatisch, welche Elemente wo Sinn machen und macht nur sinnvolle Vorschläge. Als Standardsicherung wird zum Beispiel ein einpoliger Leitungsschutzschalter ergänzt.

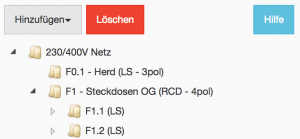

Im folgenden Beispiel haben wir einen typischen Stromlaufplan begonnen, bei dem hinter einem RCD mehrere Leitungsschutzschalter angeordnet sind. Die RCDs und Sicherungen werden dabei automatisch nummeriert. Wenn gewünscht, können für alle Elemente sprechende Namen hinterlegt werden.

Über einen Klick auf den Reiter “Vorschau” wird automatisch eine grafische Darstellung des Stromlaufplans erzeugt.
