Loxone Topologie

Nachdem du alle Sicherungen und Klemmenblöcke angelegt hast, kannst du deine Loxone Topologie und anschließend die konkreten Loxone Geräte anlegen.

Das System von stromlaufplan.de sieht vor, dass du auf erster Ebene immer die gewünschten Bussysteme anlegst und darunter die zugehörigen Loxone Geräte. Dieses System spiegelt sich später auch im Stromlaufplan wider: Jedes Bussystem wird mit seinen zugehörigen Geräten und Abgangsleitungen auf eigenen Seiten dargestellt.

Im Hauptknoten für Loxone Komponenten wählst du deshalb zunächst die gewünschten Bussysteme aus.

• Je Miniserver legst du einmal den Loxone Link Bus und, falls verwendet, einmal Loxone Tree an.
• Je Tree Extension legst du zwei Loxone Tree Busse an, für den linken und rechten Ast.
• Je Audioserver, beziehungsweise bei einem Miniserver Compact, legst du einen zugehörigen Treeturbo Bus an.

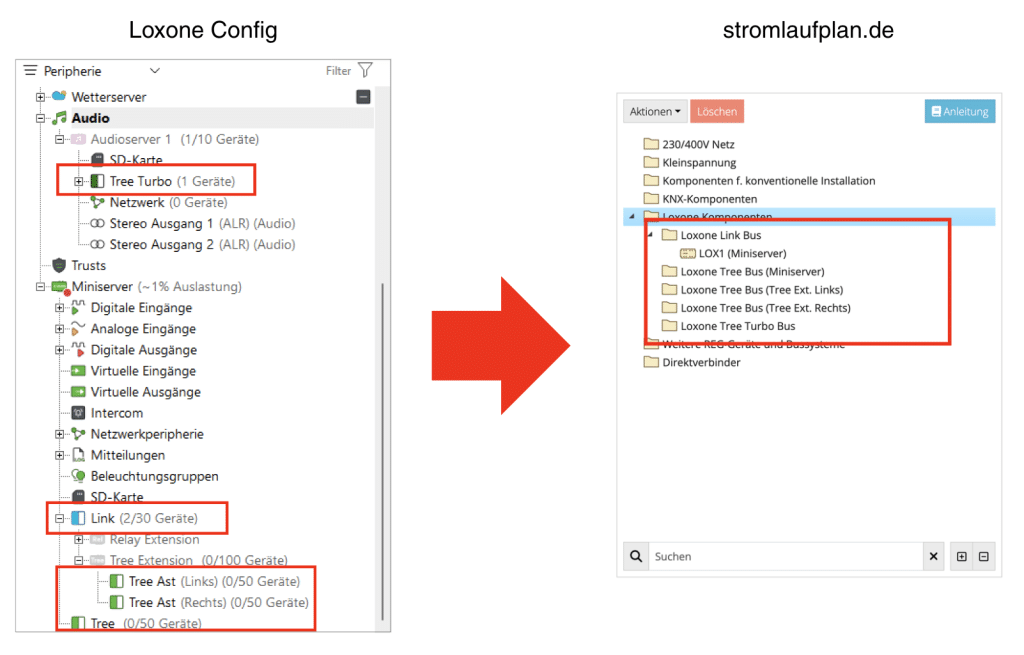

Unsere Baumstruktur arbeitet etwas anders als Loxone Config. Die folgende Gegenüberstellung zeigt das Prinzip.

Eine Loxone Installation mit einem Miniserver, einer Tree Extension und einem Audioserver führt dazu, dass du

• zunächst den Loxone Link Bus anlegst, darunter den Miniserver als erstes Gerät, gefolgt von den Extensions,
• die zugehörigen Tree Busse anlegst, also einmal den Tree Bus des Miniservers und zweimal den Tree Bus der Tree Extension,
• und zusätzlich den Treeturbo Bus mit dem Audioserver als erstem Gerät anlegst.

Sowohl der Miniserver als auch die Tree Extension bieten Einstellmöglichkeiten, um den zugehörigen Tree Bus zu verknüpfen.

Über diese Konfiguration erhältst du die ersten Geräte, die über Loxone Link kommunizieren und die passenden Querverknüpfungen zu den zugehörigen Tree Bussen besitzen.
