Serielle Verschaltung von Aktorkanälen

In einigen Verteilern ist es geplant, Strommessaktoren und Schaltaktoren seriell verschaltet zu konfigurieren. Die Idee ist hierbei, dass mit einem Kanal des Strommessaktors mehrere Abgangsleitungen gemessen werden können, die individuell durch einen 2ten Aktor schaltbar sein sollen.

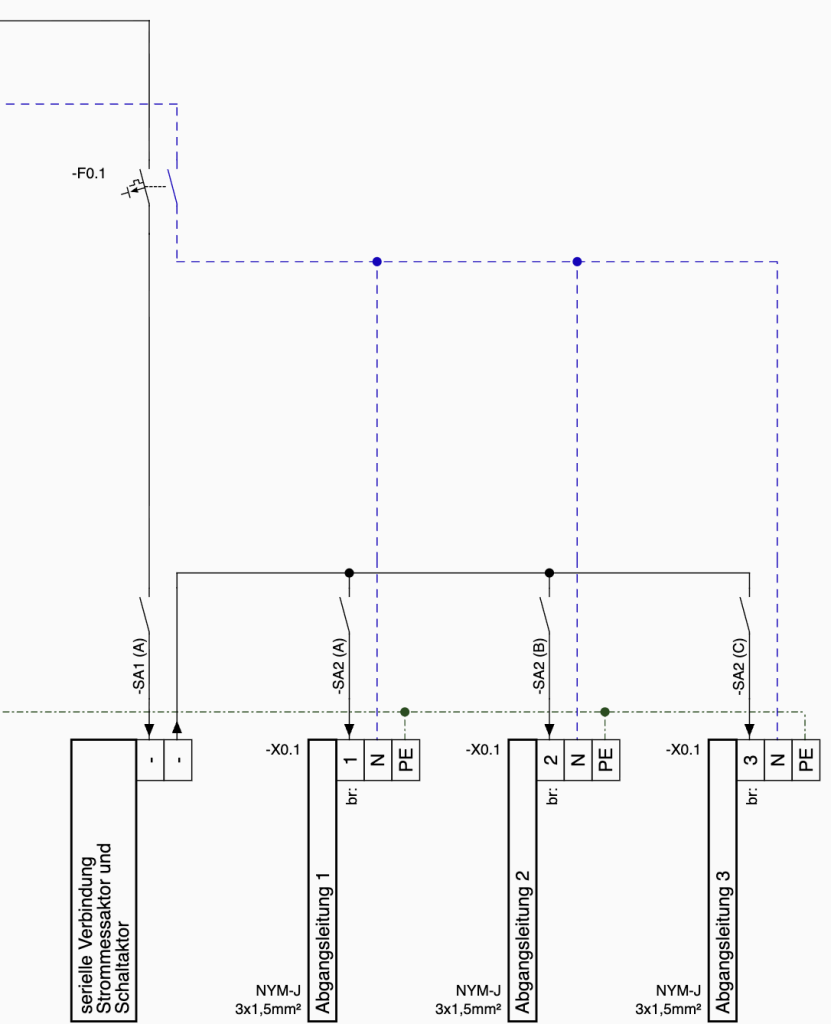

Eine serielle Verschaltung von Aktorkanälen haben wir aktuell nicht nativ im Funktionsumfang. Mit einem alternativen Ansatz, lässt es sich aber trotzdem darstellen. Hier greifen wir auf einen verteilerinternen Hilfsklemmenblock zurück und können folgendes Ergebnis erzielen:

• SA1 soll hier ein Aktor mit Strommessung darstellen
• SA2 schaltet die einzelnen Abgangsleitungen
• ein separater Hilfsklemmenblock verbindet beide

In der Konfiguration haben wir das Beispiel wie folgt angelegt:

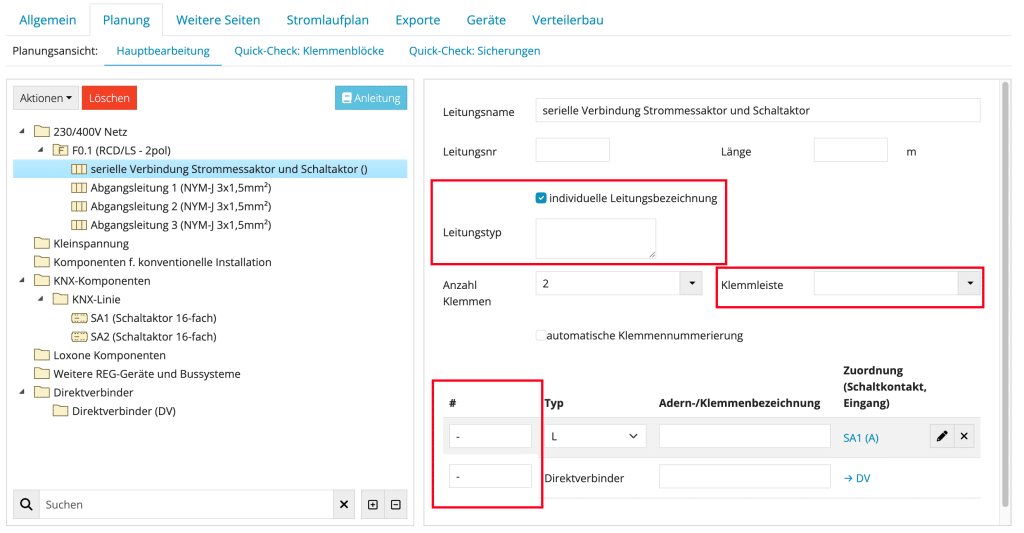

• unter der Sicherung legen wir einen Hilfsklemmenblock und drei Abgangsleitungen an
• im Hilfsklemmenblock haben wir alle Leitungsbezeichner deaktiviert und in der ersten Ader den ersten Schaltaktor zugeordnet.

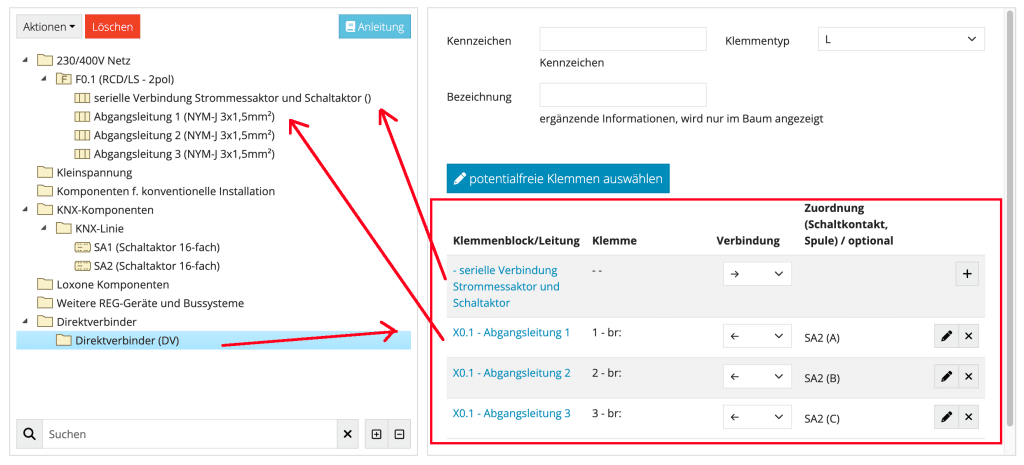

Um den Hilfsklemmenblock mit den Abgangsleitungen zu verbinden haben wir ergänzend einen Direktverbinder erstellt.
Dieser verbindet die 2te Ader des Hilfsklemmenblock mit den geschalteten Abgangsleitungen. Im Direktverbinder können wir sodann auch die Aktorkanäle des 2ten Schaltaktors zuordnen.

Wir hoffen dieser Trick gibt euch Inspiration für ähnliche Lösungswege!
