Netzteile + Loxone Power Supply & Backup

Im Loxone Universum werden alle Geräte mit 24V versorgt. Deshalb benötigst du Netzteile nicht nur für die Geräte selbst, sondern auch für LED-Leuchtmittel und weitere Kleinspannungs-Verbraucher.

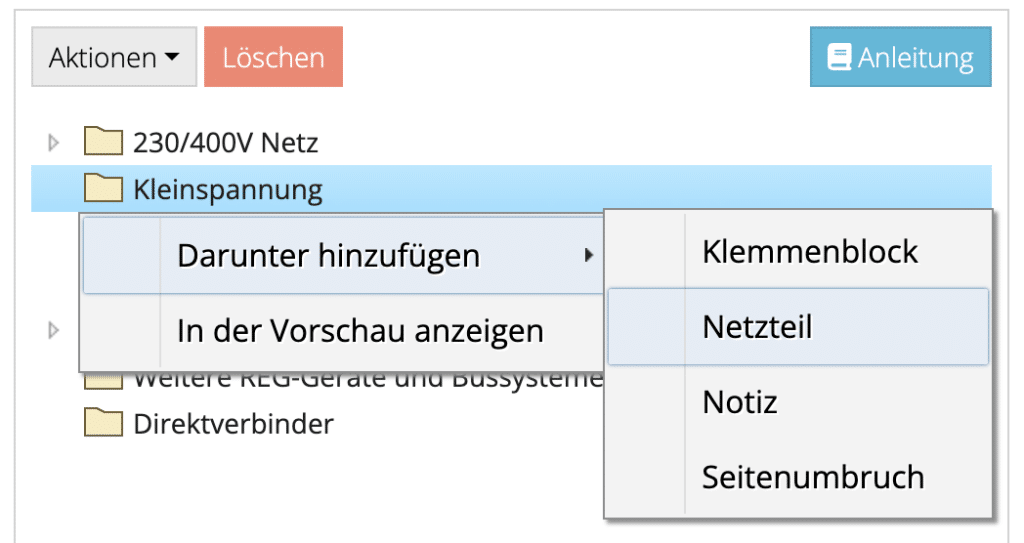

Sowohl für normale Netzteile als auch für das Loxone Power Supply & Backup legst du als Erstes immer ein Netzteil im Bereich “Kleinspannung” an.

Die Besonderheit des Loxone Power Supply & Backup ist, dass es sieben separat abgesicherte Ausgänge besitzt.

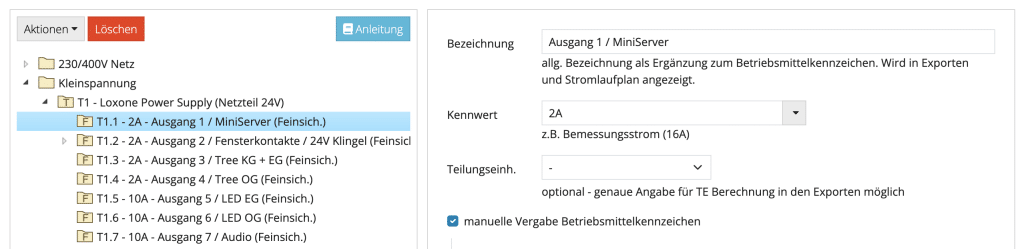

Unser Tipp: Ergänze dafür sieben Feinsicherungen unter dem Netzteil und nutze die Option “manuelles Betriebsmittelkennzeichen”, um die Ausgänge synchron zum Netzteil zu benennen. Unter “Bezeichnung” kannst du zusätzlich die geplante Verwendung und Absicherung des jeweiligen Ausgangs gut dokumentieren.

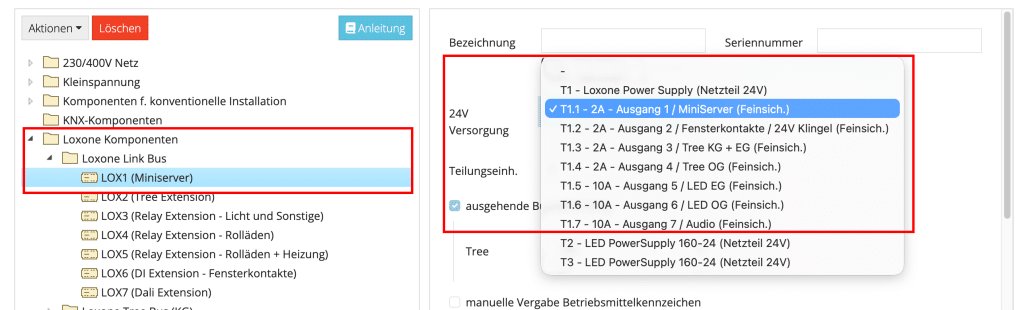

Im nächsten Schritt kannst du in allen Loxone Geräten den konkreten Netzteil-Ausgang zuordnen.

Tipps + Tricks:

• Der separate Backup-Ausgang des Loxone Power Supply lässt sich derzeit zeichnerisch nicht separat darstellen. Wenn du eine Batterie anschließt, lege hinter dem Netzteil einen Klemmenblock für die Zuleitung der Batterie an und dokumentiere per Notiz, dass diese mit dem Netzteil verbunden werden muss.
• Loxone empfiehlt außerdem, die 24V Versorgung als PELV-Installation aufzubauen, also den Minuspol des Netzteils mit PE zu verbinden. Auch dieser Hinweis sollte als Notiz im Stromlaufplan dokumentiert werden.
