Binäreingänge

Binäreingänge funktionieren im Wesentlichen genauso wie Aktoren. Typischerweise gehst du deshalb in drei Schritten vor:

• Zuerst legst du einen Klemmenblock an, zum Beispiel im 230V-Netz oder im Bereich der Kleinspannung, je nach Anwendungsfall, zum Beispiel für die Anbindung von Außen-Bewegungsmeldern oder Fensterkontakten.
• Danach legst du den Binäreingang an und konfigurierst ihn, etwa als 230V- oder potenzialfreien Binäreingang.
• Anschließend ordnest du die Kanäle im Klemmenblock zu.

Im folgenden Beispiel wird der klassische Fensterkontakt gezeigt.

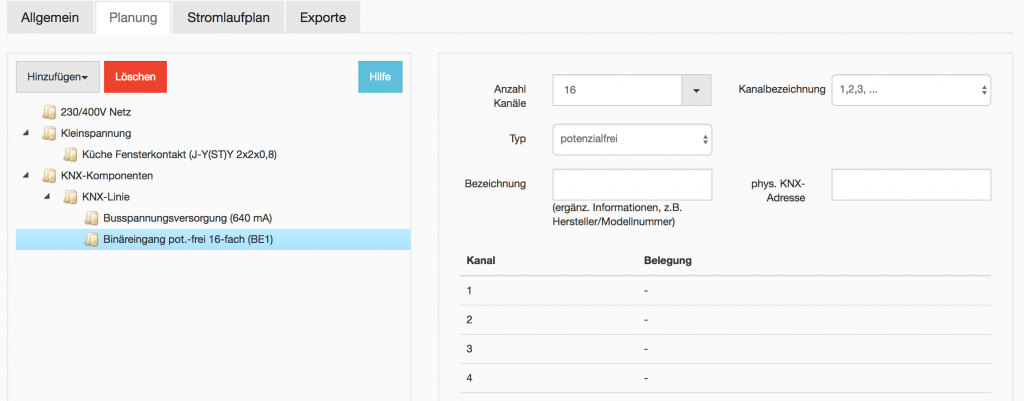

Hierfür wurde ein Y(ST)Y-Klemmenblock im Bereich der Kleinspannung angelegt und zusätzlich ein potenzialfreier Binäreingang in der KNX-Linie ergänzt.

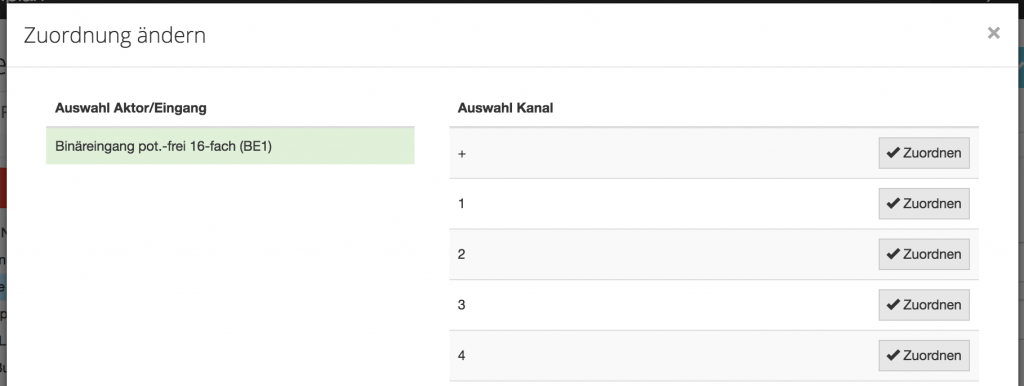

Danach können die Kanäle des Binäreingangs im Klemmenblock zugeordnet werden. Bei potenzialfreien Binäreingängen steht zusätzlich ein “+”-Kanal zur Verfügung.

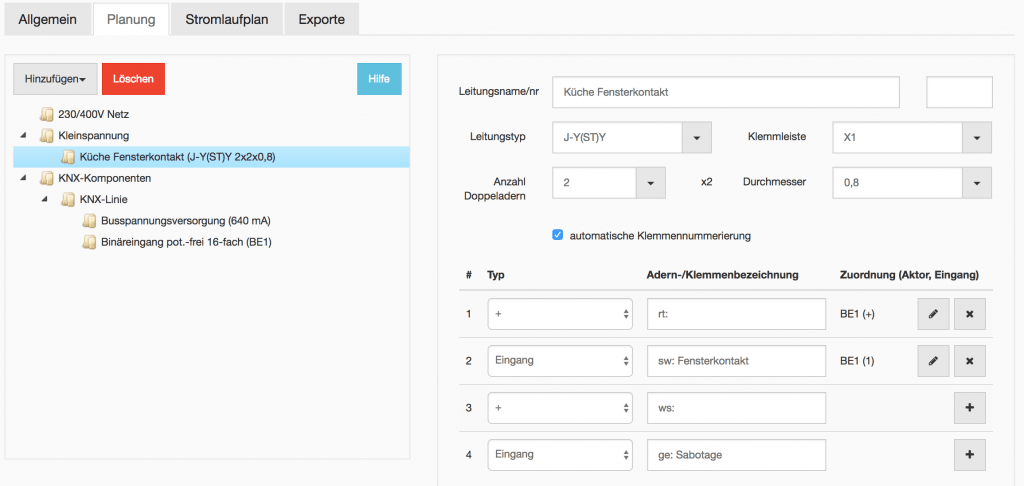

Im folgenden Beispiel wurden sowohl Fensterkontakt als auch Sabotagekontakt auf den Klemmenblock geführt, dokumentiert über die Adern- und Klemmenbezeichnung. Nur der Fensterkontakt wurde tatsächlich mit dem Binäreingang verbunden.

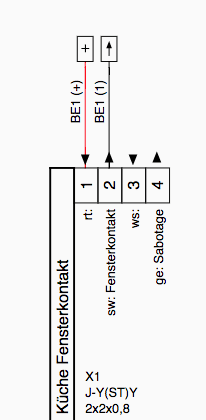

Im Stromlaufplan wird das anschließend wie folgt dargestellt:
