24V Binäreingänge / 24V Versorgung von Peripherie

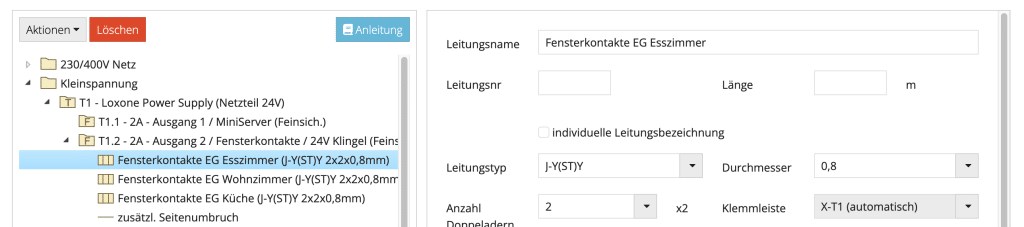

Um 24V Binäreingänge darzustellen, legst du unter dem gewünschten Ausgang des Netzteils zunächst die benötigten Klemmenblöcke für die abgehenden Leitungen an.

Durch die Anlage des Klemmenblocks unter dem Netzteil werden die (+)-Ader und die Gnd-Ader des Klemmenblocks direkt mit dem (+/Gnd)-Ausgang des Netzteils verbunden.

Wenn bestimmte Adern des Klemmenblocks mit Loxone Geräten wie einer DI Extension verbunden sind, nutzt du erneut die Zuordnungsfunktion in den gewünschten Adern des Klemmenblocks.

Anschließend erhältst du eine Darstellung, bei der der (+)-Kanal des Netzteils ins Gebäude geführt und über die weiteren Adern zurück auf die DI Extension geführt wird.

Wir stellen zeichnerisch dar, dass die DI Extension den Stromkreis zurück nach Gnd schließt, im folgenden Beispiel unter -T1.2.
